前面我们讲了高并发核心Selector
的源码分析,看到其对操作系统I/O多路复用的简单封装。
有了I/O多路复用之后,我们还需要非阻塞的socket读写操作.
因为内核告诉你A连接有数据可读,你想要读1K, 事实上只读到了0.5K, 如果使用传统的
socket API, 那么进程或者线程会在这里阻塞,浪费了CPU的时钟周期和珍贵的线程资源。
使用非阻塞就能在没有读满之前立刻返回,数据先放内存里,然后继续读下一个B连接的数据。
SocketChannel
就是NIO对于非阻塞socket操作的支持的组件,其在socket上封装了一层, 所以我们先从Socket API
说起。
1. 大名鼎鼎的Socket简介
在Java-NIO分析-2-I-O多路复用历史杂谈中我们讲过,1982年, BSD那帮人发布了Socket和TCP/IP协议栈和select系统调用.
当时Unix系统严重缺乏进程间通信的手段, 全靠一手出神入化的fork大法在维持
所以Socket发布的时候,是用来做进程间通信(IPC)的
.
放在36年后的今天,这个定义也不过时
网络通信其实就是不同机器的不同操作系统上socket之间的通信.
1.1 Socket API怎么玩?

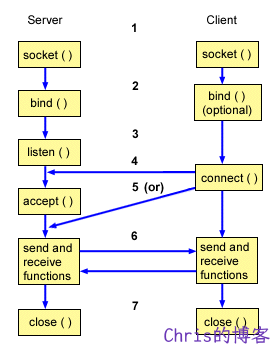

先放张图,从IBM那里的文章抄过来的
这就是典型的socket通信的流程。
- 通过socket()函数创建一个socket fd, 代表通信端点
- 绑定端口,协议栈,Socket类型(TCP就是流式Socket)
- 监听, 完了就可以接口客户端的TCP链接了,这个时候建立的TCP链接和accept的不一样,会存在内核的某个队列里,长度由你们都熟悉的
SO_BACKLOG
指定
- 接收链接
- 通信, 愉快的交换数据
- 关闭链接
socket通信需要知道5元组(本地IP+端口,服务器IP+端口,协议)
话说TCP协议实现上这里有个历史缺陷,也是SYN Flood
的攻击原理,在TCP3次握手的时候,假如只握手一次,之后就不管了。那么SYN队列
会被撑满,之后就不能建立TCP链接了(一般会被拒绝,看操作系统实现).比较可怕的是这都是发生在内核的,还没到应用层, 开发人员一脸懵逼
1.2 TCP/IP发过来的包去哪了?

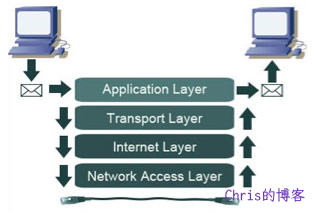

TCP/IP协议栈将网络分成四层,分别是:
- 应用层: 通常就是指你自己写的程序
- 传输层(TCP): 其实传输层协议还有UDP,只是我们平时用得少。TCP是一种面向流的可靠传输
- 网络层(IP): 基本就是靠IP协议,知道地址和端口来寻找目标机器
- 物理层: 就是光纤,网线这种东西

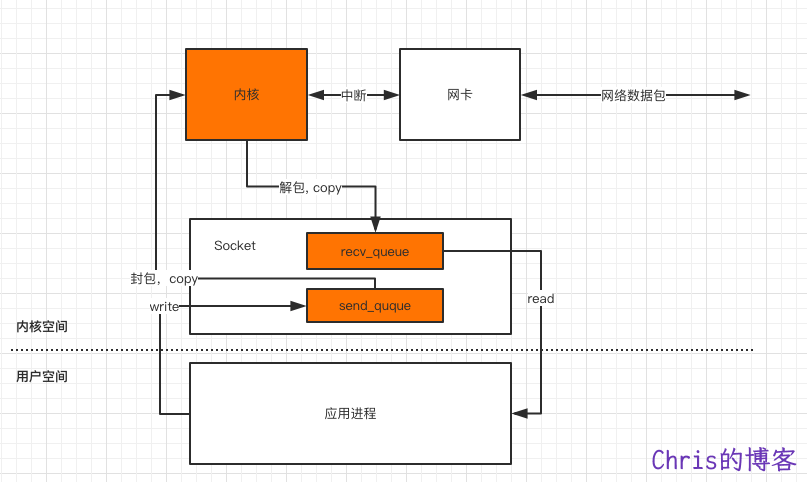

粗略得讲,IP协议保证网络包通过路由器能投递给目标机器网卡,经过网卡驱动会触发一个中断给
内核,内核会根据TCP/IP协议栈做CRC校检,然后层层解包还原用户数据,然后复制数据到socket
的读写缓冲区. 以上操作都是在内核空间完成的。
如果socket fd被加入到了多路复用的监听队列里,如epoll_ctl
加入的fd,那么在下次epoll_wait
的时候,将会返回该socket有数据可读可写, 过程即完整的一次网络I/O事件通知。
这个时候用户空间内的应用进程直接调用socket的read方法,内核就会将数据从socket的读缓冲区复制到应用进程的缓冲区了。
2. SocketChannel详解
SocketChannel
是对传统Java Socket API的改进,主要是支持了非阻塞的读写。同时改进了传统的单向流API, Channel同时支持读写(其实就是加了个中间层Buffer
)。
2.1 创建一个SocketChannel时做了什么
通过SocketChannel.open()
可以打开一个SocketChannel
, 最后还是委托给SelectorProvider
的openSocketChannel
方法
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
|
// sun.nio.ch.SelectorProvider
public SocketChannel openSocketChannel() throws IOException {
// 调用SocketChannelImpl的构造器
return new SocketChannelImpl(this);
}
// sun.nio.ch.SocketChannelImpl
SocketChannelImpl(SelectorProvider sp) throws IOException {
super(sp);
// 创建socket fd
this.fd = Net.socket(true);
// 获取socket fd的值
this.fdVal = IOUtil.fdVal(fd);
// 初始化SocketChannel状态, 状态不多,总共就6个
// 未初始化,未连接,正在连接,已连接,断开连接中,已断开
this.state = ST_UNCONNECTED;
}
// sun.nio.ch.Net
static FileDescriptor socket(ProtocolFamily family, boolean stream)
throws IOException {
boolean preferIPv6 = isIPv6Available() &&
(family != StandardProtocolFamily.INET);
// 最后调用的是socket0
return IOUtil.newFD(socket0(preferIPv6, stream, false));
}
// Due to oddities SO_REUSEADDR on windows reuse is ignored
private static native int socket0(boolean preferIPv6, boolean stream, boolean reuse);
|
可以看到,最后还是靠一个native方法socket0
来创建socket fd,打开jdk/src/solaris/native/sun/nio/ch/Net.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
|
JNIEXPORT int JNICALL
Java_sun_nio_ch_Net_socket0(JNIEnv *env, jclass cl, jboolean preferIPv6,
jboolean stream, jboolean reuse)
{
int fd;
int type = (stream ? SOCK_STREAM : SOCK_DGRAM);
// 老朋友socket函数
fd = socket(domain, type, 0);
if (fd < 0) {
return handleSocketError(env, errno);
}
....省略非关键代码
// 设置是否重用地址,如果打开的是ServerSocketChannel
// 默认是重用的,其他普通SocketChannel默认不重用
// 重用和不重用的区别在于,就算你关掉了程序,你绑定的
// 本地端口也在一定时间内是已使用的(address already in use)
if (reuse) {
int arg = 1;
if (setsockopt(fd, SOL_SOCKET, SO_REUSEADDR, (char*)&arg,
sizeof(arg)) < 0) {
JNU_ThrowByNameWithLastError(env,
JNU_JAVANETPKG "SocketException",
"Unable to set SO_REUSEADDR");
close(fd);
return -1;
}
}
...
return fd;
}
|
果然,底层还是socket
函数,这样一个socket fd就创建好了。
PS: 其实创建个socket fd操作系统内核做了很多事情的,要判断一大堆东西,还要创建和初始化读写缓冲区,加自旋锁等.
2.2 如何实现非阻塞
正常在c里我们实现非阻塞是靠fcntl
这个函数,这个函数全称就是file control
,
通过它可以管理fd的各种属性,比如设置fd的阻塞与否。
fcntl
的函数签名为:
1
2
3
|
#include <fcntl.h>
int fcntl(int fildes, int cmd, ...);
|
第一个参数是传入的fd, 第二个参数是操作类型,后面是flag
要设置非阻塞,操作类型是F_SETFL
和F_GETFL
,flag是O_NONBLOCK
那么JVM是怎么做的呢,在SocketChannel上有一个configureBlocking
函数,这个函数是设置当前SocketChannel
是否是阻塞的,和selector一起用的时候一定要设置成非阻塞才有意义, 阻塞的话就不需要IO多路复用的事件通知了。
1
2
3
4
5
6
7
8
9
10
|
// java.nio.channels.spi.AbstractSelectableChannel
public final SelectableChannel configureBlocking(boolean block)
throws IOException
{
...
// 模板方法模式,调用子类的实现
implConfigureBlocking(block);
...
return this;
}
|
在SocketChannelImpl
里看
1
2
3
4
|
protected void implConfigureBlocking(boolean block) throws IOException {
IOUtil.configureBlocking(fd, block);
}
|
将这个操作又交给了IOUtil
的configureBlocking
, 同时还传入了我们上面创建的socket fd. 打开IOUtil
一看
1
2
3
|
public static native void configureBlocking(FileDescriptor fd,
boolean blocking)
throws IOException;
|
还是要找c的实现,打开IOUtil.c
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
|
JNIEXPORT void JNICALL
Java_sun_nio_ch_IOUtil_configureBlocking(JNIEnv *env, jclass clazz,
jobject fdo, jboolean blocking)
{
if (configureBlocking(fdval(env, fdo), blocking) < 0)
JNU_ThrowIOExceptionWithLastError(env, "Configure blocking failed");
}
static int
configureBlocking(int fd, jboolean blocking)
{
// 所以还是靠file control
int flags = fcntl(fd, F_GETFL);
int newflags = blocking ? (flags & ~O_NONBLOCK) : (flags | O_NONBLOCK);
return (flags == newflags) ? 0 : fcntl(fd, F_SETFL, newflags);
}
|
可以看到,JVM也是靠fcntl
来实现非阻塞的,所以服务端编程知道一些底层的API还是有价值的和有必要的。
2.3 SocketChannel的读写
那么SocketChannel是如何读写呢,打开SocketChannelImpl
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
|
public int read(ByteBuffer buf) throws IOException {
...
// n表示读到的数据长度
int n = 0;
for (;;) {
// 从socket fd里读数据,长度由buf决定
n = IOUtil.read(fd, buf, -1, nd);
if ((n == IOStatus.INTERRUPTED) && isOpen()) {
// The system call was interrupted but the channel
// is still open, so retry
continue;
}
return IOStatus.normalize(n);
}
...
}
|
读交给了IOUtil
的read
方法
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
|
static int read(FileDescriptor fd, ByteBuffer dst, long position,
NativeDispatcher nd)
throws IOException
{
if (dst.isReadOnly())
throw new IllegalArgumentException("Read-only buffer");
// 判断是不是DirectBuffer,是直接读进去
// DirectBuffer是有名的冰山对象,其后可能关联着一堆直接内存
if (dst instanceof DirectBuffer)
return readIntoNativeBuffer(fd, dst, position, nd);
// 如果传入的不是DirectBuffer,那么使用临时的DirectBuffer
// Substitute a native buffer
ByteBuffer bb = Util.getTemporaryDirectBuffer(dst.remaining());
try {
int n = readIntoNativeBuffer(fd, bb, position, nd);
bb.flip();
if (n > 0)
dst.put(bb);
return n;
} finally {
Util.offerFirstTemporaryDirectBuffer(bb);
}
}
private static int readIntoNativeBuffer(FileDescriptor fd, ByteBuffer bb,
long position, NativeDispatcher nd)
throws IOException
{
int pos = bb.position();
int lim = bb.limit();
assert (pos <= lim);
int rem = (pos <= lim ? lim - pos : 0);
if (rem == 0)
return 0;
int n = 0;
// 调用本地方法去读
// 要读socket fd一定要知道起始地址
// 感兴趣可以看看https://stackoverflow.com/questions/11981474/pread-and-lseek-not-working-on-socket-file-descriptor
// 调用完毕bb的那个DirectBuffer的直接内存里就有数据了
if (position != -1) {
n = nd.pread(fd, ((DirectBuffer)bb).address() + pos,
rem, position);
} else {
n = nd.read(fd, ((DirectBuffer)bb).address() + pos, rem);
}
if (n > 0)
bb.position(pos + n);
return n;
}
static native int pread0(FileDescriptor fd, long address, int len,
long position) throws IOException;
|
这里解释下为啥一定要用DirectBuffer
, 在JVM里是有GC的,但在调用Socket Api进行读写通信的时候,需传入的是一个固定的内存地址,假如数据使用的是堆内地址,GC之后对象地址就变了,这时socket读写就会崩。
上面还有最后一个pread0
本地方法,这个是文件IO函数,第一个参数传入socket fd的时候,将会从socket的读缓冲区复制数据到目标地址,这里不细讲,感兴趣可以看看这篇文章
SocketChannel
如何实现写操作就交给读者自行完成了,和读差不多。
3. 总结
本节介绍了祖传的Socket API
是怎么一回事,以及数据是怎么从网络到达应用进程的(因为老有人问).
同时分析了openjdk对SocketChannel
的实现细节,其实都是对底层socket
的API封装, 所以熟知一些关键API还是有必要的。
