前面我们详细讲了Java-NIO分析-8-Selector详解和Java-NIO分析-9-从BSD-socket到SocketChannel, 分别是NIO的事件分发器和非阻塞处理器.

为了支持Channel的双向读写和Scatter/Gather操作，我们还需要Buffer,将I/O数据存储备用。普通的Buffer都是JVM堆内的Buffer, 比较好理解.

接下来我们聊聊JVM使用堆外内存的沧桑历史以及为什么要设计出DirectBuffer。

首先我们要从没有NIO的前JDK1.4时代开始说起，那会儿大家使用的是SocketInputStream和SocketOutputStream.

1. Java传统的Socket是如何收发数据的?

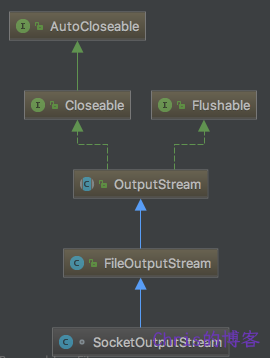

以SocketOutputStream为例，继承类图如下：

其实大家应该比较熟悉，java.io包里最根本的抽象就是InputStream和OutputStream,其余的类抽象和实现都是一堆装饰器。 所以我们要跟踪的就是write方法

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37

// java.io.SocketOutputStream
public void write(byte b[], int off, int len) throws IOException {
    // 委托给本类的socketWrite方法
    socketWrite(b, off, len);
}

    /**
     * Writes to the socket with appropriate locking of the
     * FileDescriptor.
     * @param b the data to be written
     * @param off the start offset in the data
     * @param len the number of bytes that are written
     * @exception IOException If an I/O error has occurred.
     */
private void socketWrite(byte b[], int off, int len) throws IOException {
    ...省略非关键代码
    FileDescriptor fd = impl.acquireFD();
    try {
        // 上面就是做了一些参数判断，然后委托给socketWrite0
        socketWrite0(fd, b, off, len);
    } catch (SocketException se) {
    ...
    } finally {
        impl.releaseFD();
    }
}

    /**
     * Writes to the socket.
     * @param fd the FileDescriptor
     * @param b the data to be written
     * @param off the start offset in the data
     * @param len the number of bytes that are written
     * @exception IOException If an I/O error has occurred.
     */
private native void socketWrite0(FileDescriptor fd, byte[] b, int off,
                                 int len) throws IOException;

最后调用的是一个native方法socketWrite0,打开jdk/src/solaris/native/java/net/SocketOutputStream.c

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84

/*
 * Class:     java_net_SocketOutputStream
 * Method:    socketWrite0
 * Signature: (Ljava/io/FileDescriptor;[BII)V
 */
JNIEXPORT void JNICALL
Java_java_net_SocketOutputStream_socketWrite0(JNIEnv *env, jobject this,
                                              jobject fdObj,
                                              jbyteArray data,
                                              jint off, jint len) {
    char *bufP;
    char BUF[MAX_BUFFER_LEN];
    int buflen;
    int fd;

    if (IS_NULL(fdObj)) {
        JNU_ThrowByName(env, "java/net/SocketException", "Socket closed");
        return;
    } else {
        fd = (*env)->GetIntField(env, fdObj, IO_fd_fdID);
        /* Bug 4086704 - If the Socket associated with this file descriptor
         * was closed (sysCloseFD), the the file descriptor is set to -1.
         */
        if (fd == -1) {
            JNU_ThrowByName(env, "java/net/SocketException", "Socket closed");
            return;
        }

    }

    if (len <= MAX_BUFFER_LEN) {
        bufP = BUF;
        buflen = MAX_BUFFER_LEN;
    } else {
        buflen = min(MAX_HEAP_BUFFER_LEN, len);
        // 初始化一块直接内存
        bufP = (char *)malloc((size_t)buflen);

        /* if heap exhausted resort to stack buffer */
        if (bufP == NULL) {
            bufP = BUF;
            buflen = MAX_BUFFER_LEN;
        }
    }

    while(len > 0) {
        int loff = 0;
        int chunkLen = min(buflen, len);
        int llen = chunkLen;
        // 将堆内的data复制到刚才初始化的内存bufP里
        (*env)->GetByteArrayRegion(env, data, off, chunkLen, (jbyte *)bufP);

        while(llen > 0) {
            // 发送数据
            int n = NET_Send(fd, bufP + loff, llen, 0);
            if (n > 0) {
                llen -= n;
                loff += n;
                continue;
            }
            if (n == JVM_IO_INTR) {
                JNU_ThrowByName(env, "java/io/InterruptedIOException", 0);
            } else {
                if (errno == ECONNRESET) {
                    JNU_ThrowByName(env, "sun/net/ConnectionResetException",
                        "Connection reset");
                } else {
                    NET_ThrowByNameWithLastError(env, "java/net/SocketException",
                        "Write failed");
                }
            }
            if (bufP != BUF) {
                free(bufP);
            }
            return;
        }
        len -= chunkLen;
        off += chunkLen;
    }

    if (bufP != BUF) {
        free(bufP);
    }
}

这段比较短，就没有省略代码了。 大致分3步:

  1. 申请一块直接内存bufP, 长度为len
  2. 将堆内的data复制到刚才初始化的内存bufP里
  3. 调用Net_send函数发送数据

Net_send是一个宏，定义在net_util_md.h里

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

// net_util_md.h
#define NET_Send        JVM_Send

// jvm.cpp
JVM_LEAF(jint, JVM_Send(jint fd, char *buf, jint nBytes, jint flags))
  JVMWrapper2("JVM_Send (0x%x)", fd);
  //%note jvm_r6
  return os::send(fd, buf, (size_t)nBytes, (uint)flags);
JVM_END

// os_linux.inline.hpp
inline int os::send(int fd, char* buf, size_t nBytes, uint flags) {
  RESTARTABLE_RETURN_INT(::send(fd, buf, nBytes, flags));
}

这个宏替换的是JVM_Send,是一个cpp封装方法，最后会调用os::send,这个在os_linux.inline.hpp里，可以看到，最后调用的是一个全局函数send。

send是我们的老朋友了，属于POSIX的标准Socket API, 如果你在类Unix系统上，都可以通过man send来翻看它的文档。它的函数签名如下：

1
2
3
4

#include <sys/socket.h>

 ssize_t
 send(int socket, const void *buffer, size_t length, int flags);

这个函数用来将首地址为buffer, 长度为length的数据发送到socket fd.

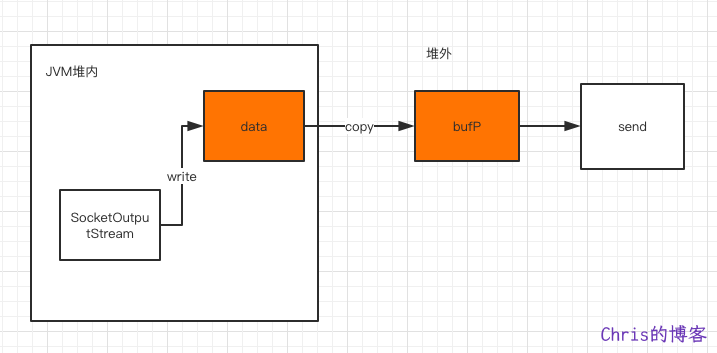

所以传统的Java Socket编程每次发送数据的时候，都会申请一块直接内存(堆外)，然后从堆内复制到堆外，最后在调用send发送

为什么要把数据从堆内复制到堆外呢？因为堆内的对象地址会随着gc改变，在send的时候会崩。

在高并发场景下，这是非常费内存的，假如每个链接发送的数据是1k, 那么堆内有1K的数据，堆外还要申请1K的数据，还要做数据拷贝，百万链接就需要2T的内存(极端场景), 无疑是瓶颈之一。

2. NIO的解决方案: DirectBuffer

既然Socket Api一定要用堆外的内存，一个解决思路就是复用这块内存，这样就不必每次都申请一块新的内存，减少系统调用损耗。

计算机世界就是解决一个问题的同时带来新的问题，如果复用了这块内存，如何在不用的时候进行回收就是一个问题了，因为这块内存在堆外，JVM的gc管不到,放着不管又迟早触发Linux的OOM Killer.

jdk1.4以后的NIO带来了解决方案: DirectBuffer

2.1 DirectBuffer

JVM堆内的对象是带gc的，那么将JVM堆内的对象关联到堆外，在回收堆内对象的时候触发一个回收堆外内存的操作，就可以解决这个问题了。

这个设计思路的常用实现就是DirectByteBuffer, 打开其代码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41


    // Primary constructor
    //
    DirectByteBuffer(int cap) {                   // package-private
        super(-1, 0, cap, cap);
        boolean pa = VM.isDirectMemoryPageAligned();
        int ps = Bits.pageSize();
        long size = Math.max(1L, (long)cap + (pa ? ps : 0));
        // 主要是记录jdk已经使用的直接内存的数量，当分配直接内存时，需要进行增加，当释放时，需要减少
        Bits.reserveMemory(size, cap);

        long base = 0;
        try {
            // 分配直接内存
            base = unsafe.allocateMemory(size);
        } catch (OutOfMemoryError x) {
            Bits.unreserveMemory(size, cap);
            throw x;
        }
        // 内存清零
        unsafe.setMemory(base, size, (byte) 0);
        if (pa && (base % ps != 0)) {
            // Round up to page boundary
            address = base + ps - (base & (ps - 1));
        } else {
            address = base;
        }
        // 创建Cleaner对象
        cleaner = Cleaner.create(this, new Deallocator(base, size, cap));
        att = null;
    }

    private ByteBuffer putShort(long a, short x) {
        if (unaligned) {
            short y = (x);
            unsafe.putShort(a, (nativeByteOrder ? y : Bits.swap(y)));
        } else {
            Bits.putShort(a, x, bigEndian);
        }
        return this;
    }

在构造器里就会申请一块直接内存，大小就是ByteBuffer.allocateDirect的时候指定的。

在调用DirectByteBuffer的PutXXX的时候，都是写入到这块直接内存的，无需再去malloc.

所以SocketChannel使用DirectBuffer进行读写的时候，性能远比SocketOutputStream高，需要的内存也没有它多, 对SocketChannel有疑问的可以看看前面分析的Java-NIO分析-9-从BSD-socket到SocketChannel

2.2 何时回收直接内存?

上面的构造器最后一行是使用了Cleaner对象, 这个类是个虚引用类,继承自PhantomReference.

1
2
3

// 创建Cleaner对象
cleaner = Cleaner.create(this,
        new Deallocator(base, size, cap));

create第一个参数是要观察的引用，第二个参数是引用被回收触发的操作。

在JVM中，虚引用是为了实现更细粒度的内存控制的手段，在创建虚引用的时候必须传入一个引用队列(ReferenceQueue)，在一个对象的finalize函数被调用之后，这个对象的虚引用会被加入引用队列, 通过检查队列就可以知道对象是不是要被回收了。

sun.misc.Cleaner就是一个自带ReferenceQueue的类, 在create的时候会将DirectBuffer的引用加入观察，一旦引用被回收，JVM将会通知Cleaner去执行回收操作。

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

public class Cleaner
    extends PhantomReference<Object>
{

    // 引用队列
    private static final ReferenceQueue<Object> dummyQueue = new ReferenceQueue<>();

    ...
    private Cleaner(Object referent, Runnable thunk) {
        super(referent, dummyQueue);
        this.thunk = thunk;
    }
    ...
}

2.3 如何回收直接内存?

在DirectBuffer中有个内部类Deallocator

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

private static class Deallocator
    implements Runnable
{

    private static Unsafe unsafe = Unsafe.getUnsafe();

    private long address;
    private long size;
    private int capacity;

    private Deallocator(long address, long size, int capacity) {
        assert (address != 0);
        this.address = address;
        this.size = size;
        this.capacity = capacity;
    }

    public void run() {
        if (address == 0) {
            // Paranoia
            return;
        }
        // 调用unsafe释放内存
        unsafe.freeMemory(address);
        address = 0;
        Bits.unreserveMemory(size, capacity);
    }
}

在回收的时候调用其run方法，可以看到就是调用sun.misc.unsafe去释放的。这里提下,unsafe类里都是静态native方法，其实就是堆大家常用的各种free,malloc这样的内存操作函数的封装，因为java不能操作直接内存。

One more thing

构造DirectBuffer的时候，有一行Bits.reserveMemory, 功能主要是记录jdk已经使用的直接内存的数量, but会判断有没有足够多的直接内存使用，如果内存不够，会触发gc..

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

// These methods should be called whenever direct memory is allocated or
// freed.  They allow the user to control the amount of direct memory
// which a process may access.  All sizes are specified in bytes.
static void reserveMemory(long size, int cap) {
    synchronized (Bits.class) {
        // 判断内存够不够， 够的话直接增加内存引用的计数
        if (!memoryLimitSet && VM.isBooted()) {
            maxMemory = VM.maxDirectMemory();
            memoryLimitSet = true;
        }
        // -XX:MaxDirectMemorySize limits the total capacity rather than the
        // actual memory usage, which will differ when buffers are page
        // aligned.
        if (cap <= maxMemory - totalCapacity) {
            reservedMemory += size;
            totalCapacity += cap;
            count++;
            return;
        }
    }

    // 内存不够就去建议JVM gc了。。
    System.gc();
    try {
        // 等待垃圾回收
        Thread.sleep(100);
    } catch (InterruptedException x) {
        // Restore interrupt status
        Thread.currentThread().interrupt();
    }
    synchronized (Bits.class) {
        // 增加直接内存的计数
        if (totalCapacity + cap > maxMemory)
            throw new OutOfMemoryError("Direct buffer memory");
        reservedMemory += size;
        totalCapacity += cap;
        count++;
    }

}

3. 总结

本文从SocketStream开始讲起，分析了祖传BIO里Socket的内存缺陷和性能瓶颈:

  1. 每次发送都需要malloc一块新直接内存，
  2. 要将数据从堆内copy到堆外,然后再send.

然后介绍了NIO的对堆外内存改进–即复用堆外内存, 以及复用堆外内存引出的堆外内存回收问题， 并从源码层面解读了其如何创建和回收。NIO的改进只是针对1，但是对2没改进，没准儿这是java吃内存的原因之一。

DirectBuffer是我们常用的冰山对象，使用的时候要慎重，如果该对象在年轻代, 容易gc, 回收的时候直接内存可以被释放掉。但是在存活了几次gc之后，被移入年老代，就不容易gc了。 其所关联的直接内存也不会被释放。

这也是常见的一个内存泄漏原因，看JVM堆内没用多少内存，但是机器上内存所剩无几，还频繁gc, 频繁触发OOM Killer, 希望看完本文大家能意识到问题出在哪 :)
